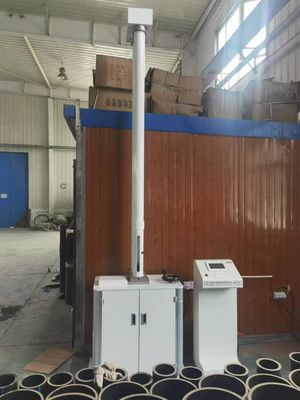

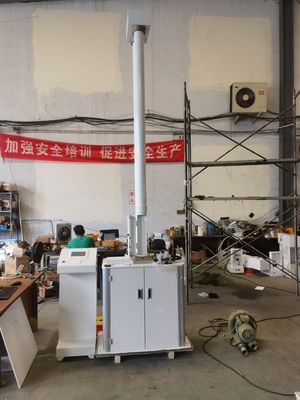

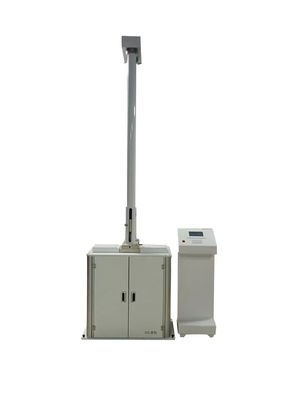

Sprzęt do badania uderzeń

1Zasada:

Maszyna do testowania uderzeń spadkowych nadaje się do różnych rur (rury wodociągowe PVC-U, rury kanalizacyjne, rury wodociągowe niskiego ciśnienia, rury wodociągowe niskiego ciśnienia, rury pionowe rdzenia,Rury faliste o podwójnej ścianieJest również odpowiedni do określania wydajności odporności na uderzenia zewnętrzne sztywnych płyt z tworzyw sztucznych.Produkt jest zgodny z normą przemysłową JB/T9389, warunkami technicznymi urządzenia do badania uderzeń wagi spadkowej oraz normami krajowymi GB/T14152, GB/T14153, GB/T6112; spełnia również GB/T5836, GB/T10002.1, GB/T10002.3, GB/T13664, GB/T16800, GB/T18477, JB/T5125, JTT/529-2016 oraz innych norm metod badawczych.

2.Wykorzystanie :

Jest odpowiedni do badań uderzeniowych próbek materiałów niemetalicznych lub produktów, takich jak rury z tworzyw sztucznych, szkło, ceramika itp.Jest to przyrząd badawczy służący do oceny odporności materiałów na uderzenia.

3. Wskaźniki techniczne:

1Maksymalna energia uderzenia: 300 J

2Masę nadwozia młotka: 0,5 kg6,3 kg

3- promień krzywizny głowicy młotka: jeden dla każdego z d25R50 i d90R50;

4Wysokość uderzenia: 2000 mm i poniżej

5. Błąd wysokości uderzenia: ±2 mm

6Specyfikacja próbki: Φ16mm Φ800mm

7Zasilanie: 220V, 50Hz

8Ogólne wymiary: 900*800*4100mm

9Maszyna: 380 kg

4. Odpowiednie normy:

ZBN72026 "Warunki techniczne dla urządzenia do badania uderzenia młotkiem"

GB/T14152 "Metoda badania odporności na uderzenia zewnętrzne rur termoplastycznych, gdy wskazówka zegara obraca się"

GB/T14153 "Ogólne przepisy dotyczące metod badań uderzeń młotkiem do upuszczania twardych tworzyw sztucznych"

GB6112 "Metoda badania odporności na uderzenia rur i osprzętów termoplastycznych (metoda odchudzania) "

GB/T10002.1 "Ruchy z sztywnego polichlorku winylu (PVC-U) do dostaw wody"

GB/T10002.3 "Przewody ściekowe i ściekowe wykorzystujące sztywny polichlorek winylu (PVC-U) w podziemnych kanałach"

GB/T13664 "Rygide rury z cienką ścianą z polichlorku winylu (PVC-U) do nawadniania wodą pod niskim ciśnieniem"

GB11548 "Metoda badania odporności na uderzenia sztywnych arkuszy z tworzyw sztucznych (metoda uderzenia młotkiem) "

JB/T5125 "Rygide rurki z polichlorek winylu rolniczych"

JTT/529-2016 Plastikowe miotacze do mostów betonowych

GB/T8814 "Sztywne profile z polichlorku winylu (PVC) do ramek drzwi i okien"

GB/T5836.1 "Sztywne rury z polichlorku winylu do kanalizacji budynków"

GB/T 19472.1-2004 "System strukturalnych rur ściennych z polietylenu (PE) pochowanego Część 1: Rury faliste z podwójnej ściany z polietylenu"

5Konfiguracja sprzętu i skład systemu:

1, Taiwan Delta programowalny sterownik.

2, Taiwan Delta zestaw ekranu dotykowego (siedem cali).

3, zestaw Korea Onetokos fotoelektrycznego odbiornika wiązki.

4Zestaw koderów fotoelektrycznych.

5, zestaw układu stopniowania i spowolnienia.

6Zestaw silników łańcuchowych.

7, zestaw podkładki próbki z stopów aluminium.

8"Karoseria młotka, głowica młotka i siedzenie młotka są wyposażone standardowo.

9, zestaw urządzeń do podnoszenia próbek.

10Zestaw pneumatycznego systemu przeciwderzenia wtórnemu.

11Zestaw systemu adsorpcji elektromagnetycznej.

6.Zasada badania:

Wstawia się probującą rurę lub profil na stole roboczym, ustawia wysokość próbki tak, aby górna powierzchnia próbki znajdowała się dokładnie na dolnej krawędzi systemu kontrastu fotoelektrycznego;wybierz głowicę młotka i wagę zgodnie z wymaganiami krajowych norm, a następnie połączyć młotek uderzeniowy; regulować wysokość układu adsorpcji elektromagnetycznej, zawiesić młotek; punkt testowy; upuścić młotek uderzeniowy z wysokiego miejsca,obserwować pęknięcie rury lub profilu, jeden lub mniej wskazuje, że odporność na uderzenie rury lub profilu jest dobra, a więcej niż jeden wskazuje, że odporność na uderzenie Wydajność uderzenia nie jest dobra.

7. Kroki eksperymentalne:

A.próbka instalacji:

1.1 Włączyć zasilanie i otworzyć drzwi ochronne próbki.

1.2 Zainstalować próbkę uderzeniową i ustawić jej wysokość tak, aby górna krawędź próbki znajdowała się w pobliżu powierzchni styku systemu fotoelektrycznego;

B.wybierz młotek uderzeniowy:

1 Wybierz model głowicy młotka zgodnie z wymaganiami normy;

2 Połączyć młotek uderzeniowy zgodnie ze standardami.

C.badania:

3.1 Dostosować wysokość układu adsorpcji elektromagnetycznej, otworzyć okno obserwacyjne, włożyć do niego kombinowany młotek uderzeniowy i adsorbować go do elektromagnetu;

3.2 Ustawić wysokość uderzenia;

3.3 Podnoszenie do ustawionej wysokości;

3.4 klucz badawczy w punkcie;

3.5 Wyniki badań są podawane w zależności od uszkodzenia próbek;
